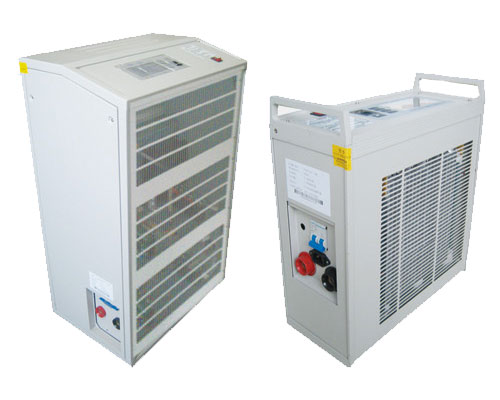

XK-WXF型微机控制蓄电池放电装置

XK-WXF型微机控制蓄电池放电装置

一、概述

   本公司生产的XK-WXF型微机控制蓄电池放电装置(以下简称XK-WXF)是对蓄电池容量检测和对蓄电池活化的设备。可应用于各类发电厂、水电站、变电 站(所)、蓄电池生产厂家以及其他使用蓄电池的用户(如矿山、冶金、石化、铁路等),适用于容量100Ah~4000Ah,电压等级220V、110V、 48V的各种型号和规格的蓄电池。

二、型号说明



三、主要功能及特点

 3.1 装置功耗元件全部采用新型PTC,体积小、重量轻、散热快、移动方便;
 3.2 整机由微处理器控制,运算速度快,处理能力强;
 3.3 采用软触摸按键和液晶显示屏,人机对话界面良好;
 3.4 监控采用大屏幕汉字液晶显示,能够在线实时显示放电电流、放电时间、放电容量和放电电压等电池的各种放电参数,方便用户维护和使用;
 3.5 放电参数可由按键输入,也可通过计算机的连接而设置,参数一旦设定,整个放电过程自动完成,完全实现智能化;
3.6 具有电池各种越限报警、自动停止等功能,不会对电池造成过放,同时自动记录停机方式;
3.7 具有完善的抗干扰措施和自检电路,确保系统的可靠性,放电过程中如意外断电,放电参数不丢失;
3.8  检测到的各种放电参数,通过RS232通讯口上传计算机,经专用软件(随机配置)进行处理,生成各种直观反映蓄电池组性能的曲线、柱图、报表等,并可放大、查询、打印;
3.9  在放电前或放电过程中,均可对电压和电流值进行校验和修正;
3.10 可自动存储每次放电不超过12小时的连续八次的放电数据,并且掉电后数据不丢失;
3.11 本装置可自动完成恒流放电,全过程无须人工干扰,并可记录各种放电状态,以备查询整个电池使用寿命内活化参数的变化情况;
3.12 采用新型IGBT器件进行斩波控制,开关频率和稳流精度都非常高;
3.13 装置关键器件全部采用高质量的进口名牌产品,故障率大幅降低,使用年限大幅提高,而且可用于环境相对恶劣的场所;
3.14 高度的电气绝缘防护措施,确保人身安全。

四、使用条件

4.1  海拔高度:2000米以下;
4.2  湿度:日平均<95%  月平均<95%;
4.3  温度:-10℃~+50℃;
4.4  本设备室内场所使用,且通风良好,运行地点无导电或爆炸尘埃,无腐蚀金属和破坏绝缘等级的气体和蒸汽。

五、主要技术参数

5.1  工作电源:频率50HZ;电压220V±15%;
5.2  适用电压等级:220V、110V、48V;
5.3  蓄电池容量范围:100Ah~4000Ah;
5.4  电流测量精度:0.1A;
5.5  放电定时时长:0~12小时;
5.6  放电时间精度:≤10ms;
5.7  放电容量精度:≤0.2%。
