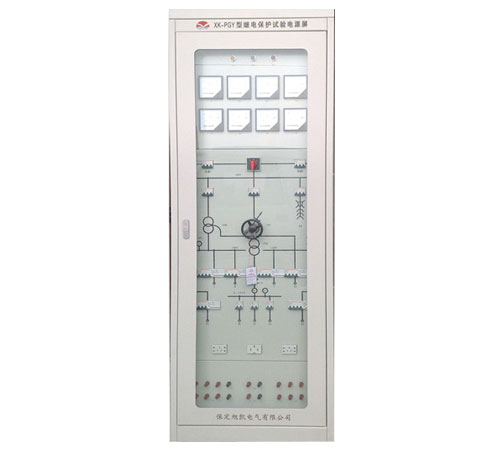

XK-PGY型继电保护试验电源屏

XK-PGY型继电保护试验电源屏

产品概述

XK-PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》 和电力工业部颁发《 电力系统继电保护及安全自动装置反事故措施要点 》 的有关规定设计制造的产品,它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源,为提高继电保护试验工作的质量,保障人身、设备安全提供了可靠保证。主要应用于发电厂、变电站作为标准的继电保护试验电源。

型号说明



功能及特点

1.采用双路电源供电,通过切换开关转换,保证了供电的可靠性;
2.交流电源采用大容量隔离变压器,将系统电源与试验电源进行隔离,并在初级与次级之间加装屏蔽层,使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式,大大削弱了三次谐波,保证了电源质量;
3.直流电源可以连续平滑的调节电压,以适应不同试验项目的需要;
4.交流电源的控制均采用高分断率的小型自动空气开关,可以根据用户需要选用施耐德公司C65N系列、ABB公司S2系列、 正泰集团DZ47系列等公司的产品;
5.输出交流电源装有漏电保护开关,确保试验人员的安全。该开关具有技术先进、性能稳定、灵敏度高、动作可靠等优点。

技术指标

1. 交流部分

(1)额定输入电压:三相380V/220V,频率50Hz;
(2)额定输出电压:380V/220V,三相四线,共三路输出;100V/58V,三相四线,共三路输出;
(3) 三相输入平衡时,输出不平衡度小于1%;
(4) 三次谐波分量小于3%;
(5)输入变压器容量15KVA,在八小时工作制情况下,最大输出电流为3×22.8A。

2.直流部分

(1)电源输入为交流380V;
(2)输出直流电压0~250V连续可调,分三路输出;
(3)整流变压器容量5KVA,在八小时工作制情况下,最大输出电流20A;
(4)输出直流纹波系数K<1.5%。

使用环境

1. 防止雨雪侵袭的户内使用;
2. 海拔高度不超过2000米;
3. 周围空气温度:-25℃~40℃;
4. 在40℃时空气湿度不超过50%,在较低温度时允许有较高的相对湿度,+20℃时不超过90%;
5. 安装场所机械振动振幅不大于0.05mm,频率不大于600次/分;安装倾斜度与铅垂线相差不大于5°;
6. 周围介质无爆炸危险,无导电尘埃与腐蚀性气体的场所。
