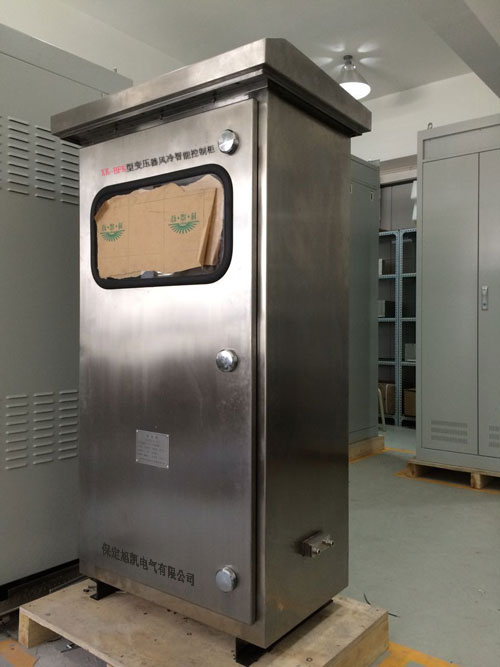

XK-BFK 型变压器风冷智能控制柜

XK-BFK 型变压器风冷智能控制柜

 一、 概述
电力系统由发电、变电、输电、配电、用电几个环节组成,其中变压器是一个十分重要的元件,它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中,绕组中的铜耗和铁芯中的铁耗都转变为热能,使变压器各个部分的温度升高,变压器的使用寿命主要由绝缘老化程度决定,绝缘老化主要是由温度变化造成的。研究结果表明:在超越设计温度情况下,温度每升高6℃,变压器的使用寿命就要减少一半,这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。 在110kv、220kv、500kv、1000kv的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式,其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式,并可以把各种信息上传显示和下行控制设定,对变压器整个冷却系统实现最优控制,达到节能和延长散热器使用寿命的目的。
二、 引用标准
GB1094-1996 电力变压器 GB2900-1982 电工术语 GB2536-1990 变压器油 GB/T13499-1992 电力变压器应用导则 GB/T17468-1998 电力变压器选用导则 JB/T3837-1996 变压器类产品型号编制方法 DL/T572-1995 电力变压器运行规程 DL/T5147-2001 电力系统安全自动装置设计技术规定 GB7621-1981 电气设备额定电流 GB/T2682-1981 低压成套装置中的指示灯和按钮颜色 GB 7251-1997 低压成套开关设备和控制设备 DL/T 720-2000 电力系统继电保护柜、屏通用技术条件 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程 GB50054-1995 低压配电设计规范
三、 使用环境条件
1、安装地点:户外、户内 2、周围环境温度: 最高:+55℃ 最低:-40℃ 最大日温差:25K 日照强度:0.1w/cm² 3、海拔高度:2000米以下 4、最大风速:35m/s 5、地震烈度:8度 水平加速度:0.3g 垂直加速度:0.15g
6、污秽等级:Ⅲ级(2.8kv/cm)
7、覆冰厚度:10mm
