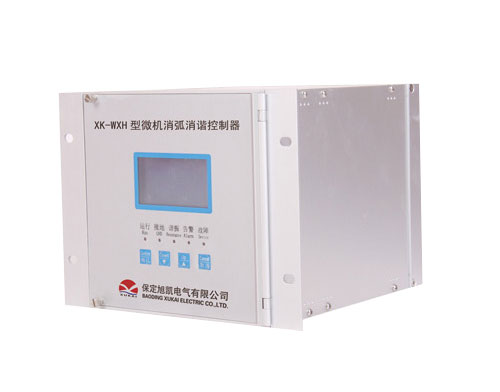

XK-WXH型微机消弧消谐控制器

XK-WXH型微机消弧消谐控制器

产品概述

本系列消弧消谐控制器(以下简称控制器),采用先进的32位ARM处理器、嵌入式设计技术,通过对系统电压及频率,并结合相关零序电流,对系统弧光、金属接地状态、铁磁谐振过电压,能快速分析,准确辨出故障线路类型和故障线路,并可靠控制,适用于电力系统发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业。

功能特点

1.控制器工作原理成熟可靠,并经历长时间的现场运行考验。
2.CPU采用国际先进的32位ARM处理器。
3.具有弧光接地、金属接地、零序闭锁等功能,其中弧光接地动作时间小于30ms。
4.具有工频、高频、低频的消谐功能。
5.控制器具用CANBUS、RS485通讯接口,可接入电气监控系统,实现远方操作和信息上送等通讯功能,采用国家标准通讯规约MODBUS-RTU。
6.消弧、消谐功能与通讯功能相互独立,通讯不接或任何通信故障不影响消弧消谐功能的正常运行。
7.采用高精度硬件时钟芯片,控制器掉电后仍连续计时,并可采用通讯进行系统对时。
8.采用320×240大屏幕液晶,中文显示且人机界图友好,控制器信息详细直观,操作、调试方便。
9.控制器具有64个动作顺序记录且掉电不丢失功能。
10.具有自检功能,可对控制器主要部分进行检测分析并记录、存储,便于维护。
11.菜单中有开出试验选项,可对控制器的输出接点进行手动测试,提高了现场检验、调试的便捷性。
12.控制器为分板插件、整图板式结构,封闭、标准4U机箱单元,抗强振动。
13.控制器采用嵌入式系统、软硬件模块化,强抗干扰设计,适应于恶劣环境。
14.控制器按国家标准电磁兼容设计,符合国家GB-T17626标准。

主要技术数据

1. 额定参数:
a. 工作电压:AC220V/DC220V
b. 频 率 : 50Hz
2. 功耗:
a. 交流电压回路:<0.2VA/相(IN=5A)
b. 工作电流回路:<5W
3. 测量精度:
a. 电压测量误差<5%;
b. 时间测量误差不大于20ms。
4. 环境条件
a. 环境温度: 40±5℃
b. 相对湿度: 45%~95%
c. 大气压力: 80~110Kpa(海拔高度相对2km及以下)。
5. 正常工作环境条件:
a. 环境温度:-20℃~50℃
b. 相对湿度:月平均最大相对湿度低于95%,机壳表面无凝露。
c. 工作环境:没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌,无火灾爆炸危险的物质。

订货须知


1. 产品型号、名称及订货数量;
2. 工作电源;
3. 是否需要小电流接地选线选线功能,如需要,告知选线的最大出线路数;
4. 使用场所的温湿度;
5. 使用场所的海拔高度。
