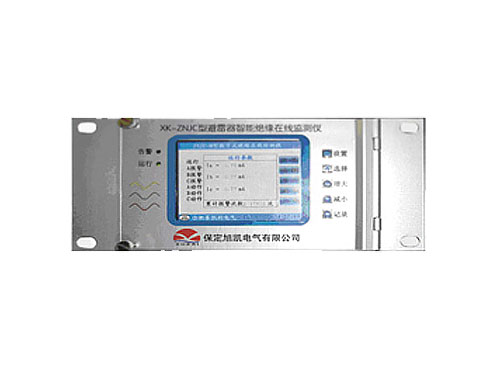

XK-ZNJC型避雷器智能绝缘在线监测仪

XK-ZNJC型避雷器智能绝缘在线监测仪

产品概述

XK-ZNJC型避雷器智能绝缘在线监测仪采用32位ARM微处理器以及数字时钟芯片,可以快速采集设备绝缘泄漏电流模拟量数据,而且可以保证在断电情况保存数据,记忆芯片超大容量可以准确记录100次动作告警和实时数据。

本产品采用无残压式无源电子传感器,通过传感器套装在避雷器和过电压保护器的接地线上,实时采集避雷器的泄漏电流,通过大彩屏显示。用户可以根据避雷器的使用状况设定告警值,当避雷器的泄漏电流达到告警时本产品便显示是哪一相避雷器的泄漏电流超标,同时显示记录时间和相别,另外通过节点给用户控制室发出告警信号,不必去现场巡查。

当避雷器遭受雷击过电压或者操作过电压,避雷器动作时,本产品便记录动作的相别和时间,同时显示在数显屏上,用户可以通过查询的功能来查看动作相别和动作时间。智能化数字式避雷器在线监测仪完全响应了中国智能电网的基本特征,在技术上的信息化和自动化,能够实现数据的智能传输,通过电子终端和电网公司之间的即时连接,实现电力数据读取的实时、高速的效果,可以整合系统中的数据,完善中央电力体系的集成作用,由此可以优化电网的管理,将电网提升为互动运转的全新模式,形成电网全新的服务功能,提高整个电网的安全性、可靠性、可用性及综合效率。

型号说明



技术特点

1. 电源的灵活性
(1)本产品采用交直流通用电源模块,在现场或者柜内安装时只要提供交流或者直流220V电源即可。
(2)户外使用现场没有220V电源时,可以采用太阳能电池板供电。
(3) 户外使用时可以采用高压取电模式供电。
2. 安装的方便性
(1)采用穿心式无残压电子传感器,与避雷器本体隔离,安装时安全、可靠、方便。
(2)户外型采用防雨防潮防鸟做窝的完全密封式结构,可以把监测仪装在原来避雷器的支架上,无需另设安装支架。
(3)户内型可以直接装在开关柜的门板上,方便直观。
3. 数据的精确性
(1)特制的电子式传感器可以精确到几个微安的泄漏电流。
(2)特制的电子传感器在避雷器动作后无残压,不会像传统式监测仪会有残压,从而提高避雷器动作后的整体残压,可能会伤害被保护设备的绝缘。
(3)采用数字式液晶显示,与传统的指针式相比,具有精准的数字化校准技术,可以快速直观的读取数值。
(4)采用电子时钟芯片能够精确记录动作的准确时间,精确到秒级;智能数字显示采用软、硬件结合的抗干扰模式,能够有效抑制现场干扰信号。
4.超大存储容量
智能化数字式绝缘在线监测仪采用高性能大容量芯片,可以及时准确记录100多条动作记录信息,而且在装置失电时不丢失。
5.功能优越性
(1)与传统的监测仪相比,除具有检测避雷器放电动作次数,报警等功能外,还能通过监测仪实时监测运行电压下避雷器泄漏电流的变化,可以根据客户要求设置避雷器漏电流的限电流值,当漏电流值低于限电流值时,指示灯处于正常运行状态,液晶屏显示每相正常漏电流值和最近一次过电压的时间;当漏电流值大于等于限电流值时,记录当前时间,累加相避雷器过电压的次数,指示灯处于异常状态,并自动报警。
(2)具备RS-485的通讯功能,采用的是标准MODBUS RTU协议与上位机连接可构 成数据采集系统及控制系统。RS-485通信具有:电平与TTL 电平兼容,可方便与TTL电路连接,传输速度快,抗干扰能力强,传输距离远的特点。通过RS-485通信方式将数字信号传输到后台数据分析系统,可直观准确的监测前端数据,便于及时监测,这样也正是实现电力数据读取安全、实时、高速的效果,优化了电网的管理,响应了电网的智能化。
(3)可以通过光缆/GPRS实现远距离的数据传输,及时把现场监测数据传输到中央控制室,进行数据分析并采取措施。
(4)自有独立的后台分析软件,可以实时显示数据,也可以按年、月、日进行数据分析,拟合曲线。
6.适用范围
(1)可以广泛地适用于6-750kV的避雷器的绝缘在线监测。
(2)可以应用于组合式过电压保护器的系统中。
