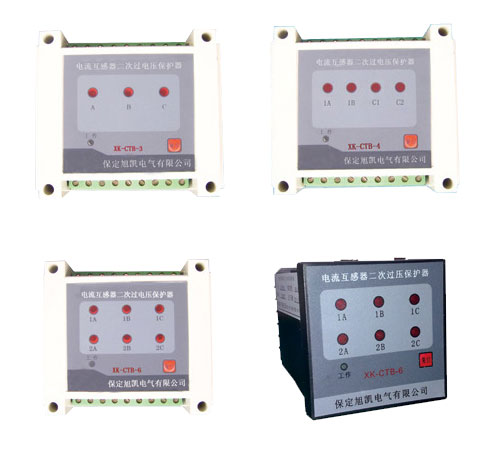

XK-CTB型电流互感器二次过电压保护器

XK-CTB型电流互感器二次过电压保护器

产品概述

电流互感器(CT)在电力系统中,广泛使用于一次电流的测量与控制。正常工作时,互感器二次侧近似短路状况,输出电压很低。在运行中,如果二次绕组开路或者一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流和电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,甚至使互感器过激而烧毁,严重者将危及工作人员的生命安全。我公司生产的XK-CTB型电流互感器二次过电压保护器能够有效的防止因电流互感器二次开路或一次绕组流过异常电流引起的事故。

型号说明



保护原理

XK-CTB型电流互感器二次过电压保护器核心元件是自主研发的特种氧化锌压敏电阻,它并联于CT的二次被保护的两端,正常运行时压敏电阻两端的电压小于20V,此时压敏电阻处于近似断路的高阻状态,通过它的电流称为泄漏电流,远远小于1mA,对该回路动作值和表计准确度的影响可以忽略不计。
当CT的二次开路或一次绕组出现异常过电流时,在二次绕组中产生的电压远远高于正常运行电压(数值取决于CT本身参数和运行情况),此时并联在CT二次侧的过电压保护器瞬时动作。因为压敏电阻的固有的非线性和动作纳秒性等特点,过电压保护器在小于40nS的瞬时有效动作进行限压,进入稳定的短路状态,从而彻底的避免了CT遭受过电压的危害,保护器能在过电压产生的15mS内可靠地将二次绕组短接并发光显示,保护装置此时报警并且闭锁差动保护,故障排除后复位即可再次使用,动作寿命可达上万次之多,运行可靠稳定。

产品特点

1. 输入阻抗大于100MΩ,接入后不影响任何测量和保护功能;
2. 二次侧保护电压用户可以自行设置,满足不同场合使用;
3. 保护器动作后故障点位置显示,方便故障排除;
4. 保护器有无源接点信号输出,便于系统连接使用;
5. 故障排除后可选择就地和远方复位,装置可以重复使用;
6. 瞬态过电压保护动作和稳态过电压动作的无缝切换;
7. 采用安装方便的35mm导轨式安装,也可用4根M5螺栓固定。

订货须知

1. 装置型号、订货数量;
2. 保护CT数量及绕组相别;
3. 装置工作电压:(V);
4. 安装方式:导轨式(推荐)或固定式;
5. 如果是特殊要求的组合方式需提供保护原理图,注明要求,我方代为设计;
6. 其他特殊技术要求订货前说明。
