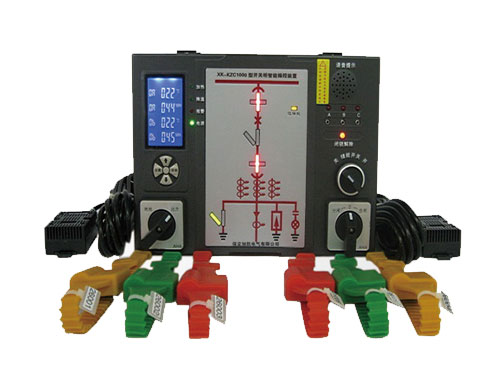

XK-KZC1000型开关柜智能操控装置

XK-KZC1000型开关柜智能操控装置

一、产品概述
XK-KZC1000型开关柜智能操控装置是根据目前中高压开关柜技术发展而开发设计的一种新型多功能、智能化动态模拟显示及操控装置,适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。它集触头/电缆搭接头测温功能、开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置(分、合闸状态、弹簧储能状态)、接地闸刀位置等,高压带电显示、带电闭锁、缺相报警、开关柜内环境温湿度的检控及故障显示、分/合闸、远方/就地、手储/自储控制、柜内照明、RS485通讯等功能于一体。该装置不仅外型美观大方,且优化了开关柜的整体布局,是新一代开关柜内使用的理想更新换代产品。
二、高压开关柜温度监测的重要性
高压开关柜是变电站、电厂最重要的电气设备之一。在设备长期运行过程中,开关柜中的断路器与开关柜之间的连接插头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热,如果这些发热部位的温度无法监测,得不到及时检修,则最终会导致烧毁开关柜的火灾事故发生。近年来,在很多发电厂和变电站都发生过开关柜过热事故,造成火灾和大面积停电事故,甚至是“火烧连营”。 解决开关柜过热问题,预防是关键。但由于开关柜全封闭运行,内部空间狭小且并具有裸露高压,无法进行人工巡查测温,因此实现温度在线监测成为保证高压开关柜安全运行的重要手段。 通过无线测温监控技术监测开关柜内触点温度的运行情况并采取适当措施,可及时有效地防止开关柜的火灾发生。
三、技术参数 3.1 基本参数
项目
技术要求
工作电压
AC/DC:80V~ 270V
工作温度
-5℃~ 50℃
XK-KZC1000 型开关柜智能操控装置 使用说明书
- 3 -
极限工作温度
-10℃~ 55℃
相对湿度
≤93%
最大功耗
≤15W
人体接近感应时间
≤3秒
RS485通讯距离
≤1200米
无线测温点位
3点、6点、9点
无线传输距离
1、≤200米;2、≤2000米
外形尺寸
241(长)*189(宽)*85(深)
净重
大约1.5KG(含附件)
3.2 温湿度默认值
类别
量程
精度
响应 时间
参数
默认值
温度 参数
-20℃ ~80℃(常规性) 0℃ ~50℃ (经济型)
0.5℃常规型 1℃ 经济型
≤10S
低温加热启动温度
5℃
低温回升加热通出温度
15℃
高温排风启动温度
40℃
温度下降退出排风温度
30℃
湿度 参数
1% ~ 99%RH
3%RH
≤10S
过湿加热启动湿度
85%
过温下降加热退出温度
75%
触头/搭接头测温范围
0℃ ~ 130℃
0.5℃
≤10S
超温报警启动温度
80℃
