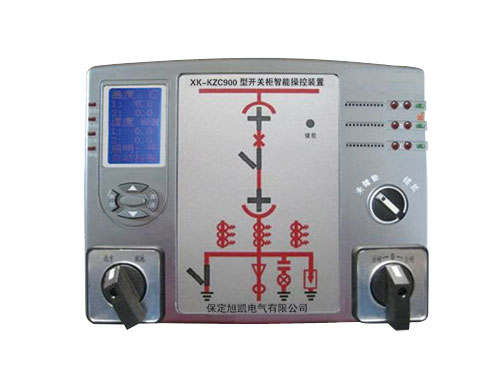

XK-KZC900型开关柜智能操控装置

XK-KZC900型开关柜智能操控装置

产品概述

XK-KZC900型开关柜智能操控装置是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化操作测量显示装置。它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动(手动)加热除湿控制、加热器断线指示报警、智能防误语音提示、RS 485通讯接口等功能于一体。且具有储能控制、远方/就地控制、柜内照明控制、分合闸控制操作功能。温湿度传感器采用国外进口的全数字温湿度一体传感器,具有品质卓越、超快响应、抗干扰能力强、可靠性和稳定性高等特点。

传感器的通用性和互换性极强,不需要人为对传感器进行标定就可以达到极高的测量精度。装置微处理器采用最新的高性能、低功耗的单片机,存储资源丰富、运算速度快(采用与DSP处理器相同的4级流水线结构)、抗干扰能力强、运行稳定可靠。装置自动循环检测环境温度、湿度值及露点,并自动控制相应的负载(加热器),使得环境温湿度控制在理想的状态下。用户可根据现场实际情况需要选配,用户只需提供一次方案图。

该装置以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能和安全性能。本装置可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电(闭锁)指示器,接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制指示装置。可广泛用于各行业特别是电力系统中对设备工作环境温湿度要求较高及智能化较高的开关柜中。本装置主要由智能语音防误提示单元、温湿度控制单元、高压带电显示单元、智能操控及模拟显示单元构成。

◇ 通讯功能:Y-有通讯功能;N-无通讯功能。

型号说明



技术指标

1. 电源电压:AC/DC 220V±10%(可依据用户要求特殊订制);
2. 整机功率:≤10W
3. 环境温度: -20℃~70℃; 相对湿度:≤95%
4. 介质强度:≥AC2000V; 绝缘性能:≥100 MΩ
5. 温湿度传感器
◇ 路数:温湿度一体(1~2路)
◇ 测温范围:-40~123.8℃ 测温精度:±0.5℃ 测温分辨率:0.01℃
◇ 测湿范围:0~100%RH 测湿精度:±4.5%RH 测湿分辨率:0.03%RH
6. 显示范围
温度:-40~123.8℃ 湿度:0~99.9%RH
7. 出厂默认值
温度下限:5℃ 温度上限:50℃ 回差:5
湿度上限:80%RH 回差:10
8. 加热器路数:1~2路
9. 过热报警输出触点容量:AC 250V/5A(DC30V/5A); 触点类型:无源常开触点
10. 柜内照明输出触点容量:AC 250V/5A(DC30V/5A); 触点类型:无源常开触点
11. 电磁闭锁输出触点容量:AC 250V/5A(DC30V/5A); 触点类型:无源常闭触点

订货须知

1. 请提供一次方案图和系统电压等级;
2. 请说明是否需要配套加热器(可选配MG-520加热器或MG-530柜内空气调节器);
3. 请说明温湿度传感器所配电缆长度;
4. 请说明是否需要通讯功能。
