XK-KZC800型开关柜智能操控装置

XK-KZC800型开关柜智能操控装置

产品概述

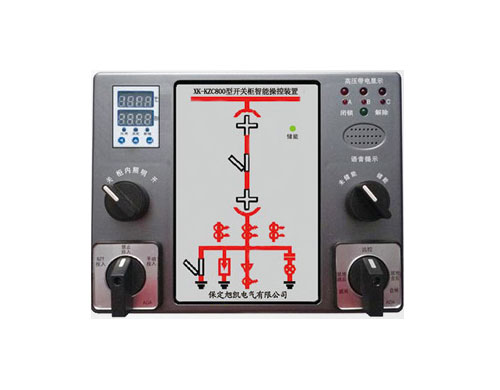

XK-KZC800型开关柜智能操控装置是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化操作测量显示装置。它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动(手动)加热控制、加热器断线指示报警、智能防误语音提示、RS485通讯接口等功能于一体。且具有储能控制、远方/就地控制、柜内照明控制、分合闸控制操作功能。温湿度传感器采用国外的全数字温湿度一体传感器,具有品质好、超快响应、抗干扰能力强、可靠性和稳定性高等特点。传感器的通用性和互换性极强,不需要人为对传感器进行标定就可以达到较高的测量精度。装置微处理器采用新的高性能、低功耗的单片机,存储资源丰富、运算速度快(采用与DSP处理器相同的4级流水线结构)、抗干扰能力强、运行稳定可靠。装置自动循环检测环境温度、湿度值及露点,并自动控制相应的负载(加热器),使得环境温湿度控制在理想的状态下。该装置以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能。

本装置主要由智能语音防误提示单元、温湿度控制单元、高压带电显示单元、智能操控及模拟显示单元构成。

◇ 通讯功能:Y-有通讯功能;N-无通讯功能。
◇ 功能类型:
A: 模拟图显示+高压带电指示+智能语音提示+一路温湿度控制
B: 模拟图显示+高压带电指示+智能语音提示+一路温湿度控制+ 转换开关
C: 模拟图显示+高压带电指示+智能语音提示+两路温湿度控制
D: 模拟图显示+高压带电指示+智能语音提示+两路温湿度控制+转换开关

型号说明



技术指标

1. 额定电源电压:AC 220V±15%或DC220V±15%; 2. 功率消耗:≤10W
3. 环境温度:-20℃~70℃; 4. 介质强度:≥AC2000V;
5. 温湿度传感器
※路数:温湿度一体(1~2路)
※测温范围:-40~123.8℃ 测温精度:±0.5℃ 测温分辨率:0.01℃
※测湿范围:0~99.99%RH 测湿精度:±4.5%RH 测湿分辨率:0.03%RH
6. 数码管显示范围 温度:-40~123.8℃; 湿度:0~99.9%RH;
7. 出厂默认值 温度下限:20℃ 温度上限:50℃ 湿度上限:80%RH 回差:5
8. 加热器路数:1~2路
9. 过热报警控制触点容量: AC 250V/5A(DC30V/5A);控制触点类型:无源常开触点
10. 电磁闭锁控制触点容量:AC 250V/5A(DC30V/5A);控制触点类型:无源常闭触点

安装方式和开孔尺寸

◇安装方式 1. 控制器:面板式安装 2. 温湿度传感器:壁挂式安装或导轨式安装
◇开孔尺寸
1. 控制器外型尺寸:230.5×178.5×70 mm(宽×高×深)
2. 屏面开孔尺寸:220×165 mm(宽×高)
3. 温湿度传感器外型尺寸:65×45×26 mm(宽×高×深)

订货须知

1. 请说明是否需要通讯功能,若有请说明通讯规约;
2. 请说明是否需要配套加热器,并告知数量、功率要求;
3. 请提供一次方案图;
4. 请说明温湿度传感器所配电缆长度。
