产品概述

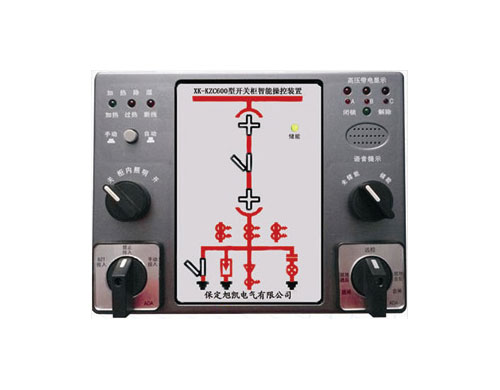

XK-KZC600型开关柜智能操控装置是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化操作测量显示装置。它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动(手动)加热除湿控制、加热器断线指示报警、智能防误语音提示、RS485通讯等功能于一体,且具有储能控制、远方/就地控制、柜内照明控制、分合闸控制操作功能。该装置以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能和安全性能。本装置由智能语音防误提示单元、温湿度控制单元、高压带电显示单元、智能操控及模拟显示单元构成。

型号说明



技术指标

1. 额定电源电压:AC 220V±15%或DC220V±15%
2. 整机功耗:≤10W;
3. 环境温度: -20℃~70℃;
4. 相对湿度:≤95%;
5. 介质强度:≥AC2000V;
6. 绝缘性能:≥100 MΩ;
7. 加热器路数:1—2路;
8. 过热报警控制触点容量:AC 250V/5A(DC30V/5A);
控制触点类型:无源常开触点
9. 电磁闭锁控制触点容量:AC 250V/5A(DC30V/5A);
控制触点类型:无源常闭触点

安装方式和开孔尺寸

◇安装方式
1. 控制器:面板式安装
2. 温湿度传感器:壁挂式安装或导轨式安装
◇开孔尺寸
1. 控制器外型尺寸:230.5×178.5×70 mm(宽×高×深)
2. 屏面开孔尺寸:220×165 mm(宽×高)
3. 温湿度传感器外型尺寸:65×45×26 mm(宽×高×深)

订货须知

1. 请说明是否需要通讯功能,若有请说明通讯规约;
2. 请说明是否需要配套加热器,并告知数量、功率要求。
3. 请提供一次方案图;
4. 请说明温湿度传感器所配电缆长度。
