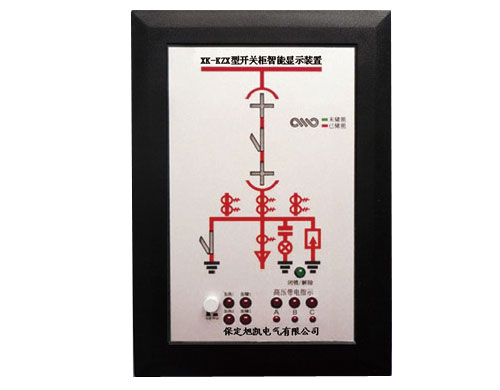

XK-KZX型开关柜智能显示装置

XK-KZX型开关柜智能显示装置

产品概述

XK-KZX型开关柜智能显示装置是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动(手动)加热除湿控制、加热器断线指示报警、RS 485通讯等功能于一体。该装置以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能和安全性能。装置主要由温湿度控制单元,高压带电显示单元,智能操控及模拟显示单元构成。

◇ 通讯功能:Y-有通讯功能;N-无通讯功能。
◇ 功能类型:A: 模拟图显示+高压带电指示
B: 模拟图显示+高压带电指示+一路温湿度控制
C: 模拟图显示+高压带电指示+两路温湿度控制

型号说明



技术指标

1. 额定电源电压:AC 220V±15%或DC 220V±15%
2. 整机功耗:≤10W;
3. 环境温度: -20℃~70℃;
4. 相对湿度:≤95%;
5. 介质强度:≥AC2000V;
6. 绝缘性能:≥100MΩ;
7. 加热器路数:1—2路;
8. 加热器和断线报警继电器控制触点容量:AC 250V/5A(DC30V/5A);
控制触点类型:无源常开触点
9. 电磁闭锁继电器控制触点容量:AC 250V/5A(DC30V/5A);
控制触点类型:无源常闭触点

安装方式和开孔尺寸

◇安装方式
1. 控制器:面板式安装
2. 温湿度传感器:壁挂式安装或导轨式安装
◇开孔尺寸
1. 控制器外形尺寸:155×220×32 mm(宽×高×深)
2. 屏面开孔尺寸:132×197 mm(宽×高)
3. 温湿度传感器外形尺寸:65×45×26 mm(宽×高×深)

订货须知

1. 请说明是否需要通讯功能,若有请说明通讯规约;
2. 请说明是否需要配套加热器,并告知数量、功率要求;
3. 请提供一次方案图;
4. 请说明温湿度传感器所配电缆长度。
