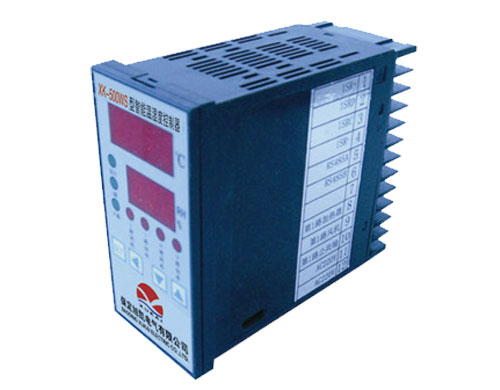

XK-500WS型智能温湿度控制器

XK-500WS型智能温湿度控制器

产品概述

XK-500WS型智能温湿度控制器是我公司科研人员在充分了解国内外温湿度控制器的基础上,研制成功的新型智能型温湿度监控装置。本装置采用国外进口的全数字温湿度一体传感器,具有品质卓越、超快响应、抗干扰能力强、可靠性和稳定性高等特点。传感器的通用性和互换性极强,不需要人为对传感器进行标定就可以达到极高的测量精度。装置微处理器采用最新的高性能、低功耗的单片机,存储资源丰富、运算速度快(采用与DSP处理器相同的4级流水线结构)、抗干扰能力强、运行稳定可靠。装置自动循环检测环境温度、湿度值及露点,并自动控制相应的负载(包括风机和加热器),使得环境温湿度控制在理想的状态下。
XK-500WS型智能温湿度控制器,可广泛用于各类行业特别是电力系统及铁路电气化设施中对设备工作环境温湿度要求较高场合。对各种电气柜内部由于湿度过高,过低引起的各种元件使用寿命缩短或由于湿度过高而引起的爬电、 闪络事故等各种故障能有效的监测和预防。

型号说明



功能特点

1. 采用进口高性能全数字温湿度传感器,直接与微处理器连接,可靠性高,稳定性好,且体积小,精度高, 响应速度快,具有完全互换性。
2. 键盘操作简单,显示直观,指示灯清晰易见。
3. 双排数码管同时显示当前温度和湿度,发光二极管指示工作状态。
4. 对控制器进行操作时,装置不停止对温湿度的检测。
5. 仪器内部具有E2PROM,设定参数掉电不丢失。
6. 具有内置看门狗和外部WATCHDOG芯片,保证长期可靠运行。
7. 用户可直接在面板上设定需要保持的温度的上限及下限、温湿度回差值、以及湿度的上限值。进入参数设定屏幕后,1分钟按键无操作,仪器自动退出设定菜单。
8. 控制逻辑:加热启动条件:
温度≤温度下限;湿度≥湿度上限。
风扇启动条件:温度≥温度上限。
加热停止条件:温度≥温度下限+温度回差;湿度≤湿度上限-湿度回差。
风扇停止条件:温度≤温度上限-温度回差。
9. 用户可查看各项参数值,并可在线设定修改。

性能指标

1. 工作电源:AC185~240V 50Hz
2. 温湿度传感器:
◇路数:温湿度一体(XK-501WS:一路;XK-502WS:两路)。
◇测温范围:-40~123.8℃ 测温精度:±0.5℃ 测温分辨率:0.01℃
◇测湿范围:0~100%RH 测湿精度:±4.5%RH 测湿分辨率:0.03%RH
3. 数码管显示范围:温度:-40~123.8℃ 湿度:0~99.9%RH
4. 出厂默认值:温度下限:5℃ 温度上限:50℃ 湿度上限:85%RH 温度回差:5 湿度回差:10
5. 加热器路数:XK-501WS一路;XK-502WS两路
6. 风机路数: XK-501WS一路;XK-502WS两路
7. 控制触点容量:AC 250V/5A(DC30V/5A)
8. 控制触点类型:无源常开触点
9. 功率消耗:≤3W
10. 环境要求:温度上限为70℃,下限为-25℃;相对湿度:≤95%;且无易燃、易爆,无化学腐蚀及剧烈振动的户内场所。

安装方式及外形开孔尺寸

◇安装方式
1. 控制器:面板式安装 2. 温湿度传感器:壁挂式或导轨式安装
◇外形开孔尺寸
1. 控制器外形尺寸:48×96×108mm 2. 屏面开孔尺寸:45.5×92.5mm
3. 温湿度传感器外形尺寸:65×45×26mm

订货须知

1. 请说明是否需要配套加热器,并告知数量、功率要求;
2. 请说明温湿度传感器所配电缆长度;
3. 请说明是否需要通讯功能。
